QX5305

QX5305 是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。

QX5305內置高精度誤差放大器,固定關斷時間控制電路,恒流驅動電路等,特別適合大功率、多個高亮度LED燈的串恒流驅動。QX5305采用固定關斷時間的控制方式,其工作頻率最高可達1MHz,可使外部電感和濾波電容體積減小,效率提高,節省PCB面積。關斷時間可通過外部電容進行調節,工作頻率可根據用戶要求而改變。

QX5305通過調節外置的電流采樣電阻,能控制高亮度LED燈的驅動電流,使LED燈亮度達到預期恒定亮度。在EN端加PWM信號,還可以進行LED燈調光。

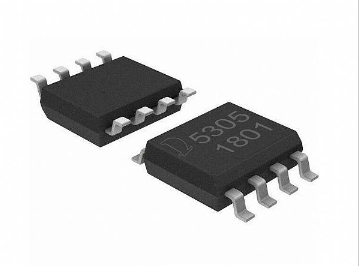

QX5305采用SOP8封裝。

  • 產品描述
  • 資料下載
  • 應用領域

Ø 寬輸入電壓范圍:3.6V~100V

Ø 高效率:可高達95%

Ø 最大工作頻率:1MHz

Ø CS限流保護電壓:250mV

Ø FB電流采樣電壓:250mV

Ø 芯片供電欠壓保護:2.5V

Ø 關斷時間可調

Ø 外置頻率補償腳
